超声波流量计
分享到:
超声波流量计
价格:
0.00
产品详情

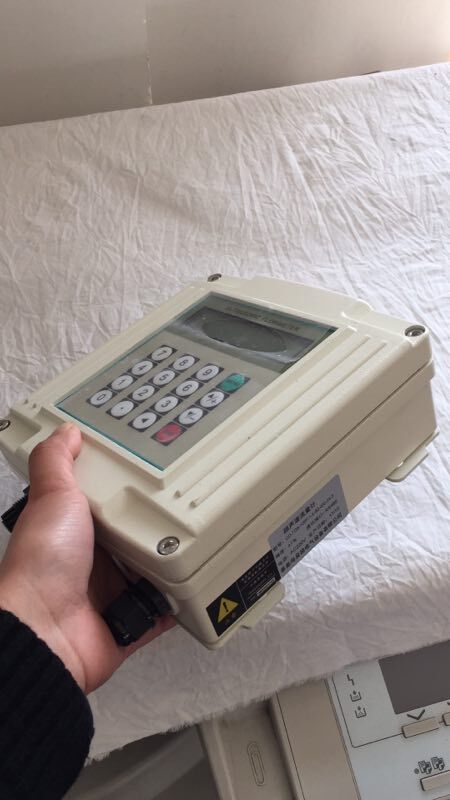

名称:超声波流量计

型号:QD-TDS-100F-1-A-82-400-2A-5

一、产品概述

分体式超声波流量计利用了低电压、多脉冲发射接收原理,采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法;通过选用国际上最新、最先进的大规模集成电路和先进的贴装焊接工艺生产而成。

系列固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量,该款产品主机分为壁挂标准型、壁挂防爆型、盘装型和壁挂网络型,传感器分为外夹式、插入式、管段式等,以满足用户不同现场的使用需要。

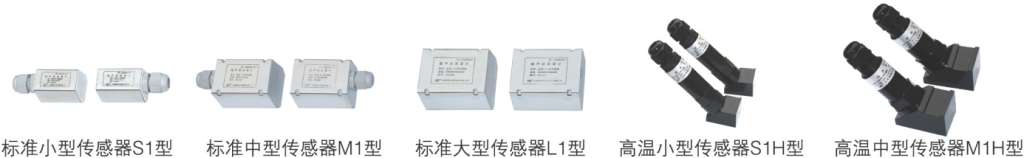

传感器系列

二、产品特点

外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式,解决了其它原理的流量计在安装时必须断管、停产的难题,是超声波流量计的基本安装方式,具有与管径无关、安装简单、无需停产、无压力损失等特点

三、性能参数


技术参数
标准S1型
标准M1型
标准L1型
高温S1H型
高温M1H型
适用管径
DN15~DN100
DN50~DN700
DN300~DN6000
DN15~DN100
DN50~DN700
材    质
ABS
特殊高温材料



工作频率
1MHz




安装方法
V (N、W)法
V、Z法
Z法
V (N、W)法
V、Z法
标
整机配对标定




磁



适用温度
0℃70℃
0℃160℃



防护等级
IP68(可浸水工作,水深≤3米




外形尺寸
45×30×30
60×45×45
80×70×55
90×85×24
90×82×29
质量(克/对)
75
250
650
94
150
介质种类
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体




介质浊度
≤10000ppm且气泡含量小




适用管材
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道,允许有衬里




管道衬材
环氧沥青、橡胶、灰浆、聚丙烯、聚笨乙烯、胶木、聚四氟乙烯等




技术参数
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体




信号电缆
专用屏蔽电缆,单根可加长到500米,布线时电缆应外加金属套管以增加抗干扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源





四、机械尺寸图























五、选型指南



TS141
分体式超声波流量计









代码
显示方式








A
平视









代码
工作电源








A
220V








B
24V








D
电池









代码
管径








10
10








20
20








32
32








T
客户指定









代码
管道材质








A
碳钢








B
不锈钢









代码
公称压力








1
1.6MPA








2
3.2MPA








3
客户指定









代码
材质








S
304不锈钢








L
316(L)不锈钢








T
特殊材质









代码
防爆








N
非防爆型








E
防爆型,ExdⅡBT6









代码
信号输出








A
无输出








B
4-20MA(请注明量程)








C
频率输出(请注明上下线频率及量程)








D
继电器输出(开关节点信号)








E
RS232输出(请注明波特率、通讯校验位)








F
RS485输出(请注明波特率、通讯校验位)








T
客户指定
TS141
A
A
10
A
1
S
N
A
选型举例
