QD202电动机智能监控装置说明书



一、概述

QD202采用进口集成电路和知识产权专利技术、软件著作权生产的全方位电动机智能监控保护器。由微处理器来执行电机保护和控制,并支持馈线保护,完成对电机操作、自诊断以及与上位机的通讯等。为电动机提供了测量保护,避免了因电动机过载、堵转、过压、欠压、轻载、断相、三相不平衡、接地等故障导致的生产事故,最大限度地保证设备正常运行的有效安全。

本微机保护器是对电动机运行过程中的各种运行信息数据进行采集、运算、分析、监控、报警、控制的综合性的装置。装置通过对故障报警,保护动作(保护脱扣)以及利用动作延时时间的设定来实现即时准确的保护,保证生产的安全。还可以通过数据信息通讯,实现电动机运行状况的纤细信息在上位机上进行实时监测,并经计算机数据处理提供管理信息。在设备可能产生重大故障前,越限报警可及时提醒管理人员进行处理,不免了不必要的停机而对正常生产造成影响,最大限度地保证设备运行和控制的有效性。当电动机运行参数达到预设的预警值时,保护装置仅进行预警,不触发脱扣;但当越限值达到预置的脱扣值时,保护装置进入脱扣触发延时。在预置脱扣延时时间内若设备恢复正常运行,则取消脱扣执行;而如果超过延时时限,则保护装置发出脱扣信号驱动执行元件动作,断开电源停止电动机运行。在电动机控制装置实现各项保护功能的同时,各种保护信息也由装置生成并经通信接口上送至计算机管理系统。

二、主要特点

采用先进的微机技术与高性能的集成芯片,整机功能强大、性能优越。测试精度高,线性度好、分辨率高,整机抗干扰能力强,保护动作可靠。三相电流值,相电压值及各类故障代号,显示于LED或LCD上、直观清晰。稳定性好,长期工作无需维护。

采用E2PROM存储技术,实现参数设定,掉电后设定参数仍保存下来,勿须再设定。一机多用,可取代传统的电流互感器、电流表、电压表、热继电器、时间继电器和断相保护器、漏电保护器等产品。

完善的微机保护监控装置是对电动机运行过程中的各种运行状况的详细信息进行采样跟踪,通过对故障报警、保护动作、动作延时时间的设定等来实现及时、准确的保护,保证生产的安全。

三、基本保护功能

启动保护:在启动时间内,只对断相、过压、欠压、短路及三相不平衡、超时启动进行保护。

过压保护:在工作电压超过设定值时6秒内动作。(出产默认为260V

欠压保护:在工作电压低于设定值时6秒内动作。(出产默认为180V

断相保护:当任何一相断开电源时,动作时间≤2.0s

堵转保护:当工作电流达到整定电流值的倍数时,动作时间≤2.0s

不平衡保护:当任何两相间的电流值相差达到设定百分比值时,动作时间≤2.0s

欠流保护:当工作电流连续低于设定欠流门限时,动作时间≤10s

漏电保护:当零序互感器检测到漏电电流值达到设定值时≤1s内动作。(出厂默认为“1”)

短路保护:当短路电流达到设定漏电电流的5倍以上时,动作时间≤2.0s。(无需要设置)

过流保护:过流保护动作时间为反时限保护或速断保护,动作时间(参表二)。

电流规格                          (表一)




来电自启动:有此功能的保护器,需要用户设置自启动时间,此时电动机不能通讯启动。(出厂默认为“0”关闭功能)

启动超时保护:当启动时间延时结束后电流还大于过载电流值时判定为启动超时。(出厂默认为4s,1-120s可设)

触点容量:AC220/5AAC380V/3A  电寿命≥105次。

触点特性:触点J1常闭,触点J2常开。(以外壳接线图为准)

允许误差:±5%

分体显示:距离小于12500px  标准配置2500px

设置功能:根据电动机的正常运行电流值设置保护参数。

配比功能:在200A及200A以下的保护器不需要配置互感器,大于200A以上的保护器需要配置标准互感器3个变比为5A。例如400A规格需要配400A/5A的电流互感器。

通讯协议:支持厂内自行编制,MODBUS等各种通讯协议。(订货时注明)

电流输出:三相电流平均值转换为DC4-20mA信号输出。

注:1、互感器不分方向固定在交流接触器下为宜,采用螺丝固定和标准35mm导轨安装方式;三相主线路分别穿过互感器的三个孔;按外壳接线图接好二次线并检查无误后,方可通电。

   2、保护器本身AC电源要接在交流接触器前方,保证保护器长期供电。

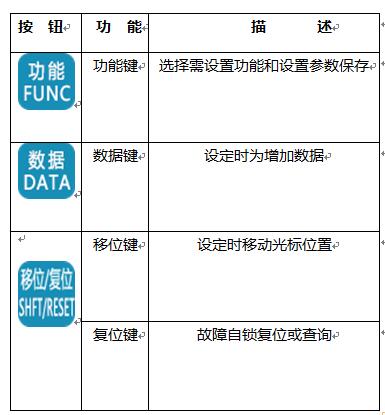

四、安装和操作

当保护器显示电流值时不能修改设定参数只能查询,显示电压值时按功能键按以下步骤设定保护值。






按键次数
显示数据
功能
设置说明
功能键1
设置菜单
显示屏显示“ ”表示进入修改功能参数设定。
功能键2
过载电流设定
显示屏右边显示闪烁“ ”按数据键修改数字,按移位键该位闪烁再按数据位修改参数。
功能键3
20mA对应电流设定
显示屏右边显示闪烁“ ”按数据键修改对应4-2mA电流值输出。
功能键4
三相不平衡设定
显示屏右边显示闪烁“ ”按数据键修改ABC三相之间不平衡百分率。
功能键5
过载动作时间设定
显示屏右边显示闪烁“ ”按数据键修改参数。(序号0-3定义反时限见表二,序号4-9为速断功能:4=350ms5=500ms6=650ms7=800ms8=1s9=2s
功能键6
启动延时设定
显示屏右边显示闪烁“ ”按数据键修改启动延时时间设定。
功能键7
轻载电流设定
显示屏右边显示闪烁“ ”按数据键修改轻载电流值。(设为“0”时,该功能关闭)
功能键8
轻载电流动作时间设定
显示屏右边显示闪烁“ ”按数据键选择设定数字,按移位键该位闪烁再按数据键修改参数。(1-120秒可设,无此功能按下一步)
功能键9
堵转倍数设定
显示屏右边显示闪烁“ ”再按数据键修改堵转倍数(1-9可设)。
功能键10
来电自启动延时设定
显示屏右边显示闪烁“ ”按数据键选择设定来电延时时间。(1-120秒可设、此功能只对保护器失电后重新来电有效,来电后输出一个开关量,即56端子开点变闭点)附加功能
功能键11
漏电保护设定
显示屏右边显示闪烁“ ”再按数据键修改参数,有关数字表示漏电电流值。(1=500mA2=1000mA,3=1500mA4=2000mA5=2500mA6=3000mA7=3500mA0=关闭)
功能键12
本机通讯地址设定
显示屏右边显示闪烁“ ”按数据键修改地址码。(001-225可设)
功能键13
过电压值设定
显示屏右边显示闪烁“ ”按数据键修改过压电压值。(根据装置电源该相电压值设定)
功能键14
欠电压值设定
显示屏右边显示闪烁“ ”按数据键修改欠压电压值。(根据装置电源该相电压值设定)
功能键15
故障复位设定
显示屏右边显示闪烁“ ”按数据键修改故障复位时间,故障延时自动复位时间1-120秒。(设为“0”时该供功能关闭为手动复位)
功能键16
编程继电器输出延时设定
显示屏右边显示闪烁“ ”按数据键修改继电器输出延时时间,可用于星三角转换延时时间。(1-120秒可设)
功能键17
编程继电器设定
显示屏右边显示闪烁“ ”按数据键选择有关数字表示(0=关闭,1=启动合,2=漏电合,3=星三角转换合,4=报警合,5=跳闸合)附加功能
功能键18
二次互感器设定
显示屏右边显示闪烁“ ”按数据键修改参数,有关数字表示。(0=50/5A,1=100/5A,2=200/5A,3=300/5A,4=400/5A,5=500/5A,6=600/5A
7=700/5A,8=800/5A,10=1000/5A)




   在运行过程中,循环显示A、B、C相电流值,每项显示停留3s当电动机出现过载时,过载指示灯闪烁,且过载电流倍数越大,过载灯闪烁得越快,直至跳闸。如电流恢复正常,闪烁自动消失。

   当检测到故障达到动作时间时,发出跳闸信号,相应故障指示灯点亮,显示故障代码。无自启动功能时,排除故障按复位键可自动或手动启动电动机;有自启动功能时,保护器必须断电30s后重新上电才可再次启动。

   在工作停机后,按移位键可查询故障记录(1为最近一次故障),按数据键可查询电动机每次运行工作时间和累计运行时间。

五、安装尺寸


六、典型应用接线


七、接线端子说明(产品外壳接线图为准)
